國六东风22米高空作业车

  所属型号 折臂高空作业车

  •  联系人:陈經理
  •  手机:18727996180
  •  微信:18727996180
  •  邮箱:[email protected]
  •  地址:湖北省随州市南郊程力汽车工业园
  • 服务:支持分期付款,超期赔付,假一赔三
  • 车型颜色:喷漆可选
  • 生产周期:下订单起七日内交货

优惠活动:5千-5万

  • 产品参数


    /202107/1627544719_42c48de548e4655a2317.jpg/202107/1627544720_b2871a4d65509624d903.jpg/202107/1627544720_26262ba9967495aba473.jpg/202107/1627544720_eaaefe1ee0bea36694c8.jpg

    该车采用东风4500mm,轴距底盘,型号:EQ1185LJ9CDE 带空调、方向助力,由东风公司提供玉柴200马力發动机、康明斯210马力發动机,轮胎型号为295/80R22.5真空胎

    主要特点:

    1、臂架和支腿均采用高强度钢板HQ60/5.0對焊成型,受力大,强度高;

    2、H型支腿稳定性好,支腿可同時或单独操作,操作灵活,能适应多種工况;

    3、转台双向360°回转,采用了行星齿轮传动式减速机构;(具有自润滑和自锁功能)

    4、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;

    5、下车与上车互锁,操作安全、可靠;

    6、上车操作通過节流阀实现无极调速;

    7、吊篮采用外置拉杆机械式调平,更加稳定和可靠;

    8、转台和吊篮设有启动和熄火開关,操作方便,节省燃油;

    9、配置应急泵,發动机或者齿轮泵發生故障,可以用于应急收车;

    /202107/1627544720_2bd59c08d216bd31ad3e.jpg

    /202107/1627544720_166bce007e7778cec4c7.jpg

    /202107/1627544720_d3514532e102738d0bdc.jpg

    /202107/1627544720_ae06d0aa99cd47d17319.jpg

    /202107/1627544721_198f8a7e8d0c4c894dc0.jpg


    1高空作业车工作用途

    通過工作臂的折叠、变幅、回转將作业人员和作业工具送到指定的高空作业位置進行高空作业。

    2.  适用标准

        供货方应使用**新颁布执行的**标准、行业标准,在用户方同意時可以使用其他性能更高的标准。行业标准中已對产品质量做出规定的条款,供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件發生偏差時,应以本技术条件为准。

    10)CCAP-C11-01-2014  《强制形产品认证实施细则 汽车》

    3、使用环境条件

    1)海拔高度:    ≤1000米

    2)环境温度:    -5℃ ~ +40℃

    3)相對湿度:     ≤95%(25℃)

    4)抗震能力:     地面水平加速度    0.3g

                     地面垂直加速度    0.15g

                     同時作用持续三个正弦波

                     安全系数       1.67

    5)**大日温差:  15℃

    6)日照强度(风速0.5m/s時):0.1W/cm2

    7)**大风速:       ≤ 10.7m/s1



























    4、 主要技术参数

    车型号

    HNY5110JGKE6

    主要技术参数

    底盘型号

    長×宽×高

    後悬

    总质量(Kg)

    轴距

    發动机排放

    EQ1185LJ9CDE

    10370×2550×3950

    2910

    11200

    4500

    國

    上装基本配置

    臂架

    臂架形式

    三节折臂

    材料

    高强度钢板HQ60/5mm

    臂架截面

    四边形

    起伏角度

    0°-70°(相對水平面)

    作业工况

    **大作业高度

    22m

    **大作业高度時作业幅度

    2.4m

    **大作业幅度

    9.6m

    **大作业幅度時作业高度

    11.3m

    回转

    双向360°连续回转

    吊臂

    **大起吊质量

    100Kg

    **大起吊高度

    13m

    **大起吊幅度

    9.2m

    起升机构

    W15;单绳拉力800 Kg

    钢丝绳

    (60m)Φ8

    吊钩

    1T

    支腿

    支腿型式

    前後H型

    支腿材料

    型材Q345B/5-10mm

    支腿跨距

    纵向(mm):6200,横向(mm):4000

    液压锁

    四个支腿都带双向液压锁

    支腿频闪灯

    4


    车厢

    材料

    优质碳钢及型材,铺3㎜防滑花纹钢板

    工具箱

    1000*350*400;模具冲压门,带不锈钢门锁

    围栏

    Φ20不锈钢管

    踏步

    驾驶室侧带上下踏步

    侧、後防护

    优质碳钢冷弯型材;强度高

    轮罩

    注塑模具成型,美观,强度高

    转台

    立臂

    低合金钢板拼焊组成

    回转支承

    单排四点接触球式带外齿,QWD 011.40.900

    减速机

    行星齿轮传动式,IHKN4B64E

    马达

    轴向柱塞马达;XM-F40

    吊篮

    额定载荷

    ≤200Kg

    尺寸

    長X宽X高:1080X620X1100

    调平形式

    外置拉杆机械调平

    保险带

    一副

    调平装置

    机械调平,拉杆外置

    液压系统

    液压油箱

    80L;带液位表

    齿轮泵

    定量泵,流量32ml/r

    工作压力

    带压力表;16MPa

    液压阀组

    集成电磁阀组

    油缸

    12只;带双向平衡阀或液压锁進行锁止,保证安全

    操作系统

    支腿

    手动操作,各支腿可单独可调,上下车互锁

    操作方式

    手动和电动结合

    臂架动作

    转台和吊篮电动双位操作

    發动机启动、熄火

    转台和吊篮双位操作

    發动机油门

    手动拉线

    油漆

    知名品牌油漆;颜色光滑,线条美观;

    标识及标牌

    清晰、醒目、**不褪色

    5、作业范围图

    /202107/1627544721_857fbfe224ae9d5327ee.jpg

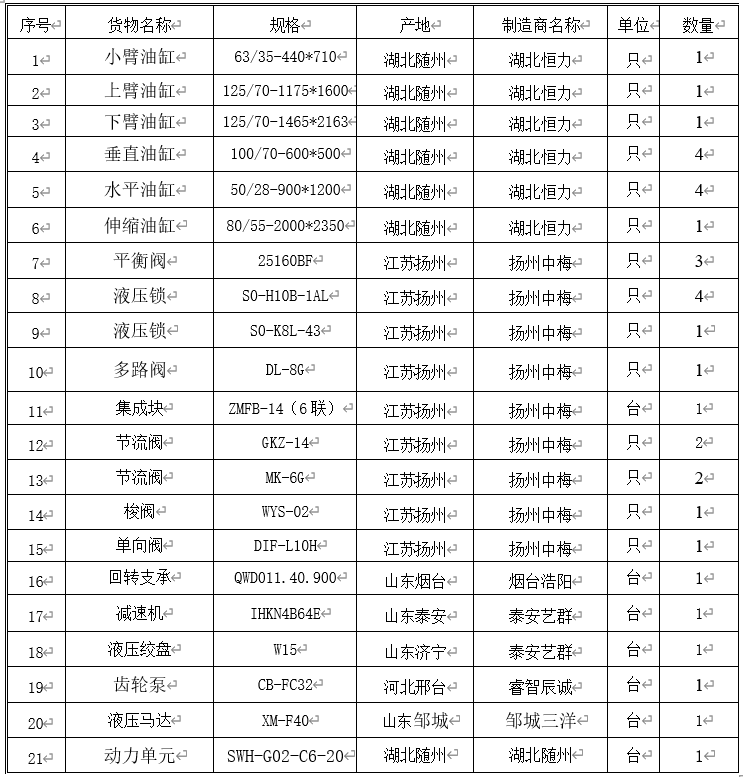

    6、主要液压元件清单

    /202107/1627544721_6580d79fe85e969661bb.png
