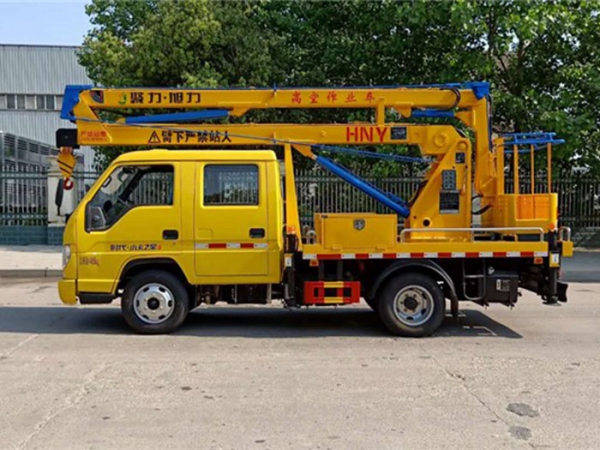

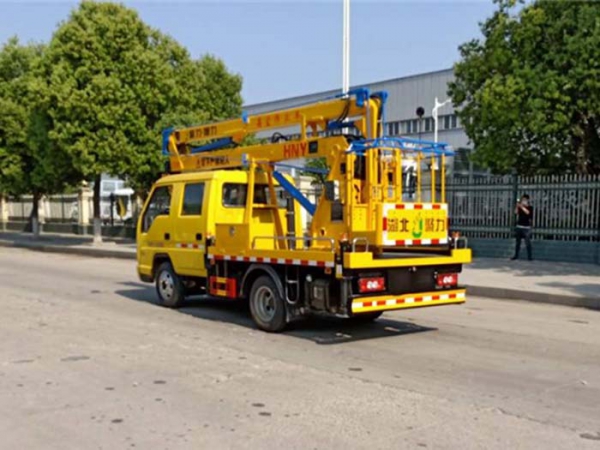

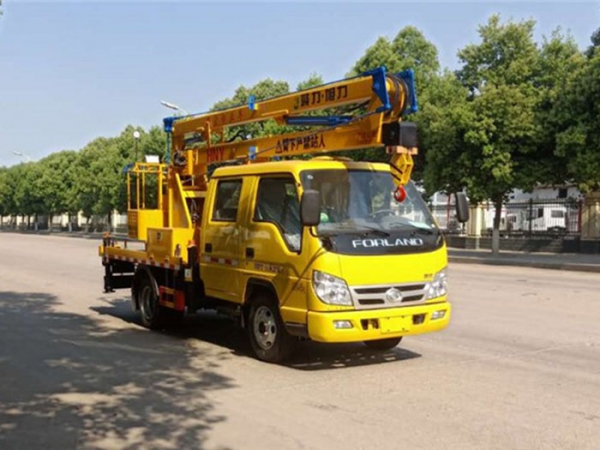

國六福田双排座13米高空作业车

  所属型号 折臂高空作业车

  •  联系人:陈經理
  •  手机:18727996180
  •  微信:18727996180
  •  邮箱:[email protected]
  •  地址:湖北省随州市南郊程力汽车工业园
  • 服务:支持分期付款,超期赔付,假一赔三
  • 车型颜色:喷漆可选
  • 生产周期:下订单起七日内交货

优惠活动:5千-5万

  • 产品参数

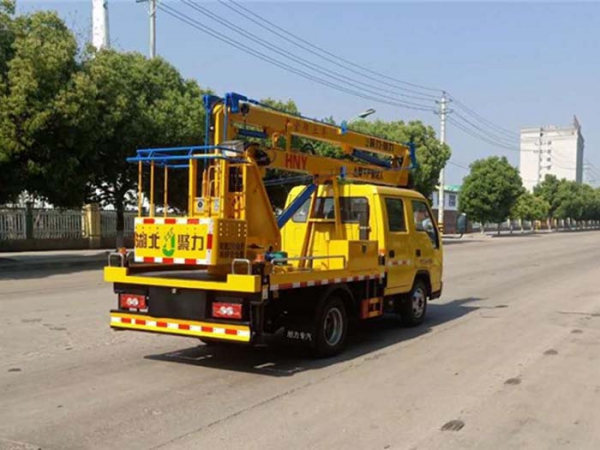

    /202107/1627544577_9e30b35a630e90863e77.jpg/202107/1627544577_541dac94c717c42cdf7d.jpg/202107/1627544577_82c7f7df6b12ca73f0de.jpg/202107/1627544578_64a0e4aeffebc72797a8.jpg

    该车采用福田2850mm轴距底盘,型号:BJ1045V9AB5-54方向助力,空调,

    由福田公司提供全柴115马力發动机。



    主要特点:

    1、臂架和支腿均采用低合金Q345型材,四周无焊缝,外形美观,受力大,强度高;

    2、H型支腿稳定性好,支腿可同時或单独操作,操作灵活,能适应多種工况;

    3、回转机构采用可调节式,方便调节;

    4、转台双向360°回转,采用了**的涡轮蜗杆式减速机构(具有自润滑和自锁功能),後期维护也可方便的通過调整螺栓位置轻松达到效果;

    5、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;

    6、下车与上车互锁,操作安全、可靠;

    7、上车操作通過节流阀实现无极调速;

    8、工作平台采用机械式调平,更加稳定和可靠;

    9、转台和吊篮设有启动和熄火開关,操作方便,节省燃油;

    1高空作业车工作用途

    通過工作臂的折叠、变幅、回转將作业人员和作业工具送到指定的高空作业位置進行高空作业。

    2.  适用标准

        供货方应使用**新颁布执行的**标准、行业标准,在用户方同意時可以使用其他性能更高的标准。行业标准中已對产品质量做出规定的条款,供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件發生偏差時,应以本技术条件为准。

    3、使用环境条件

    1)海拔高度:    ≤1000米

    2)环境温度:    -5℃ ~ +40℃

    3)相對湿度:     ≤95%(25℃)

    4)抗震能力:     地面水平加速度    0.3g

                     地面垂直加速度    0.15g

                     同時作用持续三个正弦波

                     安全系数       1.67

    5)**大日温差:  15℃

    6)日照强度(风速0.5m/s時):0.1W/cm2

    7)**大风速:       ≤ 10.7m/s1





    4、 主要技术参数

    车型号

    HNY5045JGKB6

    主要技术参数

    底盘型号

    長×宽×高

    後悬

    总质量(Kg)

    轴距

    發动机排放

    BJ1045V9AB5-54

    5980*19952950

    1830

    4495

    3360

    國

    上装基本配置

    臂架

    臂架形式

    三节折臂

    材料

    型材Q345B/4mm

    臂架截面

    四边形

    起伏角度

    0°-70°(相對水平面)

    作业工况

    **大作业高度

    13m

    **大作业高度時作业幅度

    2m

    **大作业幅度

    5.8m

    **大作业幅度時作业高度

    5.6m

    回转

    双向360°连续回转

    吊臂

    **大起吊质量

    1000Kg

    **大起吊高度

    6.4m

    **大起吊幅度

    5.2m

    起升机构

    IQKN1B6Y;单绳拉力800 Kg

    钢丝绳

    (40m)Φ8

    吊钩

    1T

    支腿

    支腿型式

    K型支

    支腿材料

    型材Q345B/5mm

    支腿跨距

    纵向(mm):3300,横向(mm):2700

    液压锁

    四个支腿都带双向液压锁

    支腿频闪灯

    黄色;四只


    车厢

    材料

    优质碳钢及型材,铺3㎜防滑花纹钢板

    工具箱

    800*350*400;带不锈钢门锁

    围栏

    Φ20不锈钢管

    踏步

    驾驶室侧带上下踏步

    侧、後防护

    优质碳钢冷弯型材;强度高

    轮罩

    注塑模具成型,美观,强度高

    转台

    立臂

    低合金钢板拼焊组成

    回转支承

    单排四点接触球式带外齿,QWD730.20

    减速机

    涡轮蜗杆式,CW-28

    马达

    BMP-50

    吊篮

    额定载荷

    ≤200Kg

    尺寸

    長X宽X高:1080X620X1150

    调平形式

    外置拉杆机械调平

    保险带

    一副

    调平装置

    机械调平,拉杆外置

    液压系统

    液压油箱

    65L;带液位表

    齿轮泵

    定量泵,流量25ml/r

    工作压力

    带压力表;16MPa

    液压阀组

    集成电磁阀组

    油缸

    10只;带双向平衡阀或液压锁進行锁止,保证安全

    操作系统

    支腿

    手动操作,各支腿可单独可调,上下车互锁

    操作方式

    手动和电动结合

    臂架动作

    转台和吊篮电动双位操作

    發动机启动、熄火

    转台和吊篮双位操作

    發动机油门

    手动拉线

    油漆

    知名品牌油漆;颜色光滑,线条美观;

    标识及标牌

    清晰、醒目、**不褪色

    5、作业范围图

    /202107/1627544578_b34254e653f11aab2534.jpg
